什么是新能源动力电池CCS集线母排热压工艺

发布时间:2024-07-15 点击次数:679

  CCS(Cells Contact System,集成母排),主要由信号采集组件(FPC、PCB、FFC等)、塑胶结构件、铜铝排等组成,

通过热压合或铆接等工艺连接成一个整体,实现电芯高压串并联,以及电池的温度采样、电芯电压采样功能,通过FPC/PCB和

连接器组件提供温度和电压给BMS系统,属于BMS系统的一部分


  为了满足应用端多样性的需求,CCS产品也在不断升级信号采集组件、优化集成工艺等,发展出了多种技术路线,包括线束、

PCB、FPC、FFC、FDC等多种采样方案,以及注塑支架、拼接、PET热压膜、吸塑隔离板等多种集成方案。今天,我们来看

一下CCS的热压集成方案。

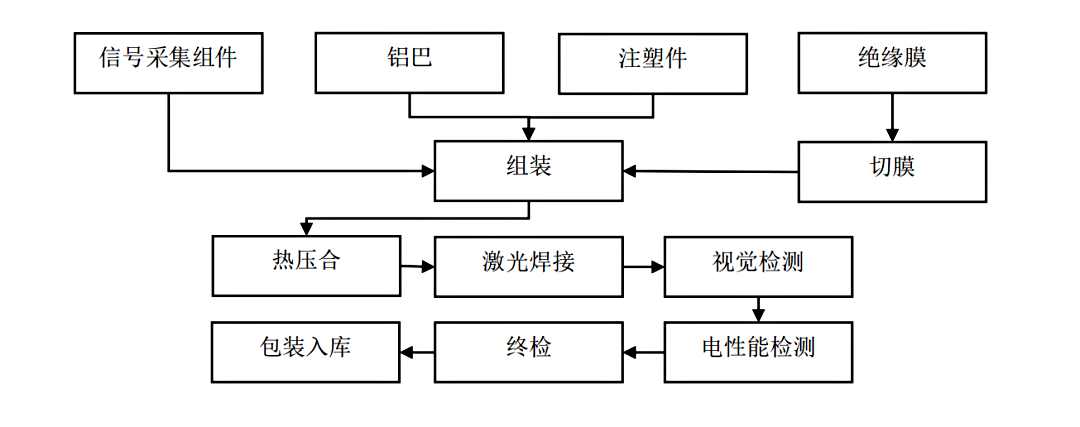

  CCS集成母热压工艺使用PET绝缘膜替代隔离板,将铝巴和信号采集组件压合成薄片,实现产品体积、重量和配件数量的降低。

该工艺使CCS集成母排结构更轻薄、规整,集成度高,密封绝缘可靠,可自动化装配,提高电池模组的空间利用率和生产效率,

符合行业发展趋势,近年来发展迅速。

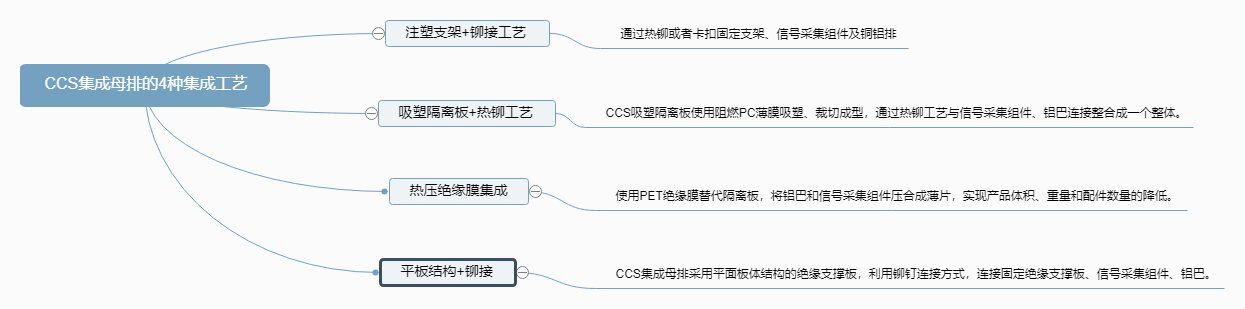

CCS集成母排的4种集成工艺 (1)_proc.jpg

  与注塑、拼接方案结构相比,热压CCS更加轻薄,与吸塑方案相比,热压CCS产品完全集成化,稳固性更高。
